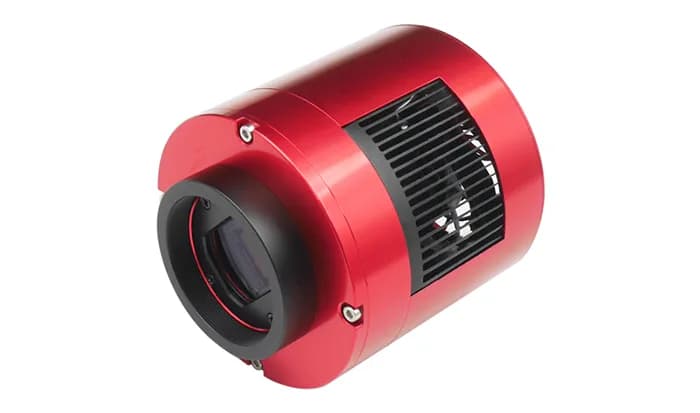

Cameră CMOS monocrom răcită ZWO ASI294MM Pro

ASI294MM Pro este o cameră CMOS monocromă cu iluminare posterioară (back-illuminated), format 4/3”, ADC pe 14-bit cu pixeli de 4.63um. Aceasta este varianta mono a modelului ASI294MC Pro, una dintre cele mai populare camere color din gama ZWO. Camera are un full-well foarte mare, de 66000 e- , astfel încât se caracterizează și printr-o gamă dinamică foarte ridicată. Rezoluția sa este de 4144x2822 pixeli, ceea ce înseamnă 11,7 Mp.

Și eficiența cuantică este foarte ridicată, sensibilitatea atinge vârful la aproximativ 90%, ceea ce se combină cu un zgomot de citire foarte scăzut. Astfel, această cameră este o alegere excelentă dintre variantele monocrome de dimensiune medie.

ADC pe 14-bit și gamă dinamică de 13 trepte de expunere

ASI294MM Pro are parametri similari cu varianta color. Convertorul AD al ambelor modele este pe 14 bit, cu o gamă dinamică ridicată de 13 trepte de expunere, care este chiar mai bună decât la camera ASI1600MM Pro.

Senzor cu iluminare posterioară

Senzorul CMOS cu iluminare posterioară este mai sensibil și cu zgomot mai redus decât variantele tradiționale cu iluminare "frontală". Acești parametri sunt foarte importanți în îmbunătățirea calității imaginii. În plus, se păstrează celelalte avantaje ale camerelor CMOS, funcționarea/citirea foarte rapidă și consumul redus.

În construcția senzorilor tradiționali cu iluminare frontală, electronica de citire este amplasată deasupra tranzistorilor foto-senzori, astfel încât sensibilitatea mai mare se poate obține prin utilizarea de microlentile pe stratul superior, care focalizează lumina către fotodiodele inferioare. O soluție mult mai bună decât aceasta este tehnologia cu iluminare posterioară, la care poziția fotodiodei și a electronicii de citire este inversată, astfel încât lumina ajunge mai întâi la fotodiodă, deci dimensiunea fizică a fiecărei diode poate fi mai mare, astfel poate stoca mai mulți fotoni (electroni) (full-well ridicat), poate valorifica mai multă lumină (QE ridicat) și poate citi mai curat (zgomot de citire mai scăzut). Astfel, în ansamblu, rezultatul este un senzor cu o eficiență mult mai bună.

Performanța camerei

Capacitate full-well ridicată, zgomot de citire scăzut, gamă dinamică largă.

Capacitatea full well foarte ridicată de 66387e- a camerei ASI294MM Pro este printre cele mai bune din seria de camere ASI. Aceasta, împreună cu zgomotul de citire foarte scăzut, permite atingerea unei game dinamice foarte largi, de aproximativ 13 trepte de expunere.

Dacă setăm gain-ul la 120, se activează magicul mod HCG (high gain mode), iar zgomotul de citire scade considerabil, până sub 2e- (chiar până la 1.2 electroni, în funcție de gain), în timp ce gama dinamică nu scade.

Mod Bin1 comutabil

ASI294MM Pro este o cameră specială, deoarece senzorul Sony are inițial o rezoluție de 47Mp. ZWO folosește inițial acest senzor în modul Bin2, însă printr-o actualizare a făcut posibilă valorificarea la cerere a rezoluției complete a senzorului. Astfel, prin software se poate comuta Bin1, iar dimensiunea pixelului trece la 2,3um și dimensiunea imaginii devine 47Mp.

Mod Bin1 (comutabil): ADC 12bit, dimensiunea pixelului 2.3um, 47 megapixeli, rezoluție imagine 8288*5644, capacitate full well 14k.
Bin2 (mod de bază): ADC 14bit, dimensiunea pixelului 4.6um, 11.7 megapixeli, rezoluție imagine 4144*2822, capacitate full well 66k.

În graficele de mai jos sunt vizibile datele modului Bin1, care pot fi comparate cu valorile utilizate în setarea de bază Bin2 de mai sus.

Așadar, modul Bin1 merită folosit doar dacă putem valorifica dimensiunea mică a pixelilor și dacă rezoluția contează. În cazul focalei scurte, opticii excelente, stabilității atmosferice deosebite. Totodată trebuie să ținem cont că pierdem gamă dinamică și adâncime de bit.

Construcție mecanică fiabilă

4 șuruburi fixează capacul camerei senzorului. Cavitatea din fața senzorului este izolată, aerul umed nu poate pătrunde acolo, deoarece altfel senzorul răcit s-ar acoperi imediat de condens. Soluția ZWO pentru această izolare este fiabilă, funcționează pe o perioadă lungă, astfel încât mult timp nu trebuie să ne facem griji cu privire la condens. Sticla de protecție de pe fereastra senzorului nu se va acoperi de condens nici din exterior, chiar și în cele mai umede condiții.

Valoare QE

Cea mai nouă cameră mono BSI (backside illuminated type) de la ZWO, ASI294MM Pro, are o eficiență cuantică foarte ridicată (Quantum Efficiency), care este mult mai mare nu doar decât la varianta color, ci și decât la camera ASI1600MM Pro. Pixelii senzorului valorifică aproximativ 90% din lumina care cade pe ei, transformând-o în electroni, ceea ce este o valoare foarte ridicată

Comparație ASI294MM Pro și ASI1600MM Pro

Răcire TEC în două trepte: zgomot de întuneric foarte scăzut

ASI294MM Pro folosește răcire Peltier în două trepte, cu care poate răci temperatura CMOS cu 35-40C sub temperatura aerului ambiant. Aceasta reduce considerabil curentul de întuneric, astfel încât cantitatea și intensitatea hot pixelilor sunt și ele remarcabil de scăzute. La aceasta contribuie și tehnologia unică, astfel de exemplu la -20℃ curentul de întuneric este de 0.0022e/s/pix, care este aproape complet neglijabil. Acest lucru este deosebit de important la fotografiile în bandă îngustă cu expunere lungă.

Camera are nevoie de o sursă externă de 12V pentru ca răcirea să poată funcționa. Puterea minimă recomandată este o sursă de alimentare stabilizată de 12V, 3A (conector de alimentare 5.5x2.1mm, centru pozitiv), sau un acumulator litiu, cu ieșire de 11-15V.

USB3.0 & memorie 256M DDR3

ASI294MM Pro este dotată cu o interfață standard USB 3.0. Descărcarea stabilă și sigură a datelor este ajutată de asemenea de memoria DDR3 de 256MB (2Gb) integrată. În timpul unei sesiuni mai lungi de fotografiere, aceasta stabilizează descărcarea și ajută la pierderea cadrelor. Mai mult, memoria reduce semnificativ apariția amp glow-ului (amp glow), care poate deveni vizibil din cauza citirii/descărcării la viteză redusă.

Mai multe informații despre amp glow în acest articol: “What is Amp-glow and how do I manage it? “

https://astronomy-imaging-camera.com/faq

Desen mecanic

Ce se află în cutie?

Pentru atingerea back focus-ului de 55mm recomandăm următoarele soluții
