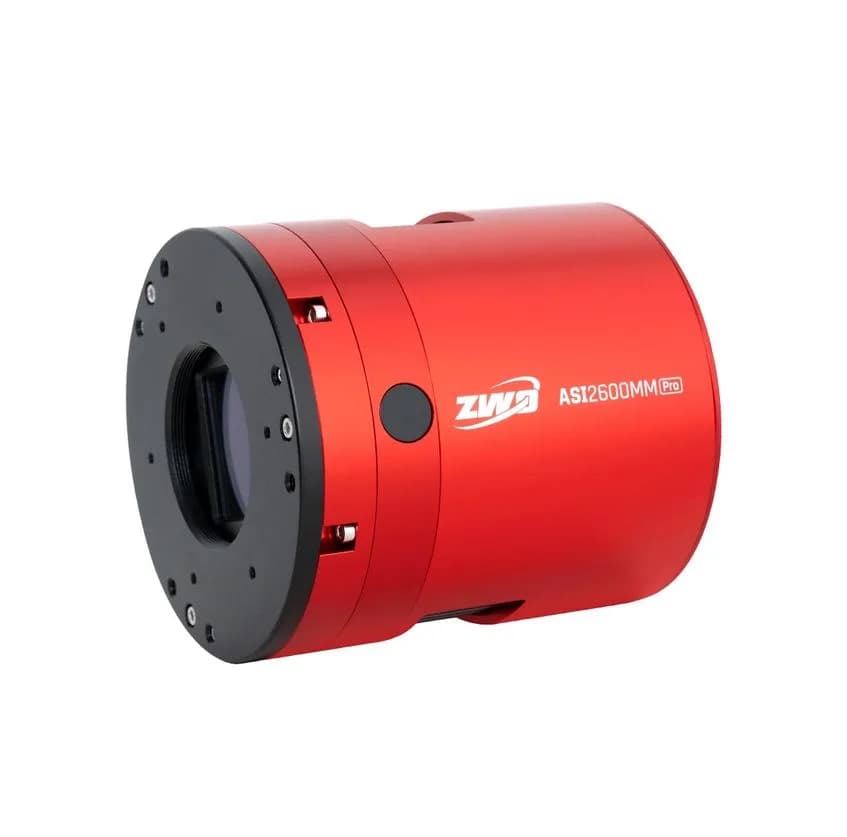

Cameră monocrom răcită APS-C ZWO ASI2600MM Pro nouă

Noul ASI2600MM Pro este versiunea reîmprospătată a modelului anterior 2600MM Pro.

Pe lângă noul design, a primit o descărcare a imaginilor mai rapidă și mai sigură și o gamă dinamică mai largă. În plus, memoria DDR3 încorporată a fost dublată la 512MB, astfel bufferul mărit are ca rezultat o descărcare a imaginilor mai rapidă și mai sigură. Capacitatea full-well a fost mărită de la 50 de mii anterior la 73.000 de electroni, astfel gama dinamică poate fi chiar mai mare de 14 diafragme.

Folosește cel mai nou senzor IMX571 APS-C cu iluminare din spate, ADC nativ pe 16 biți, de la Sony. Cu gama sa dinamică uriașă de 14 diafragme, zgomotul de citire ultra-scăzut de 1.0e-, eficiența cuantică ridicată de 91% și amp-glow-ul zero, a devenit cea mai populară cameră astro din ultimii ani.

La fel ca și versiunea color, și ASI2600MM Pro este foarte ușor, cântărind doar 0,7 Kg.

Format APS-C:

Cameră cu rezoluție de 26MP, care, în ciuda pixelilor relativ mici de 3.76um, poate atinge o capacitate full-well uriașă, de până la 73k e- (73 de mii de electroni). Acesta nu este un parametru tipic la această dimensiune de pixel. Dimensiunile fizice ale senzorului sunt 23.5mm x 15.7mm, diagonala sa fiind 28.3mm.

ADC real pe 16 biți:

Rezoluția de nuanțe pe 16 biți a acestei camere poate fi valorificată mult mai bine decât rezoluția similară pe 16 biți a camerelor CCD anterioare. Deoarece zgomotul de citire este foarte scăzut, gama dinamică acoperă până la 14 diafragme, ceea ce reprezintă o diferență dinamică uriașă.

Senzorul IMX571 cu iluminare din spate:

Senzorul CMOS cu iluminare din spate de la Sony are o sensibilitate foarte ridicată și un zgomot de citire scăzut, care sunt cei mai importanți parametri pentru obținerea unei imagini de bună calitate. La aceasta contribuie structura cu iluminare din spate a senzorului.

La structura senzorilor tradiționali cu iluminare frontală, electronica de citire este poziționată deasupra tranzistorilor fotosensibili, astfel sensibilitatea mai mare se poate obține prin utilizarea microlentilelor pe stratul superior, focalizând lumina în fotodiodele inferioare. O soluție mult mai bună este tehnologia cu iluminare din spate, la care poziționarea fotodiodei și a electronicii de citire este inversată, astfel lumina ajunge mai întâi la fotodiodă, deci dimensiunea fizică a fiecărei diode poate fi mai mare, putând stoca mai mulți fotoni (electroni) (full-well ridicat), putând valorifica mai multă lumină (QE ridicat) și putând citi mai curat (zgomot de citire mai scăzut). Astfel, în ansamblu, rezultatul este un senzor cu un randament mult mai bun.

Performanța camerei

Capacitate full-well ridicată, zgomot de citire scăzut, gamă dinamică largă.

Parametrii remarcabili ai ASI2600MM Pro permit atingerea unei game dinamice de 14 trepte de expunere. Capacitatea sa full-well foarte ridicată de 73000e- este printre cele mai bune din seria de camere ASI. Aceasta, și zgomotul de citire foarte scăzut permit atingerea unei game dinamice foarte largi, de aproximativ 14 trepte de expunere.

Dacă setăm gain-ul la 100, se activează modul magic HCG, iar zgomotul de citire scade considerabil, până sub 1.5e-, chiar până la 1 electron, în funcție de gain. Se recomandă setarea camerei la gain 100, astfel zgomotul de citire scade sub 1,5 e-, în timp ce gama dinamică rămâne la 14 diafragme. În acest caz, capacitatea full-well scade, rămânând la aproximativ 16 mii de electroni, dar aceasta este în continuare o valoare excelentă. (Valoarea full-well este cea mai mare la gain -25, 73 de mii de electroni, însă atunci zgomotul de citire sare mai sus, la aproximativ 4 electroni).

Zero Amp Glow:

Senzorii CMOS tradiționali produc de cele mai multe ori o iluminare infraroșie foarte slabă, care apare puțin și pe imaginile cu expunere lungă ale senzorului. (Aceasta poate fi corectată prin scăderea dark-ului). Camera ASI2600MM nu face acest lucru, deci camera poate fi folosită excelent chiar și fără calibrare, lumina amp-glow nu apare pe imagini.

Imagine dark cu iluminare – expunere 300s - altă cameră CMOS

Imaginea dark a ASI2600 – expunere 300s, fără iluminare

Încălzire anti-condens:

În carcasa camerei, în jurul geamului de protecție este încorporat un fir de încălzire, care ridică temperatura geamului puțin peste cea a aerului ambiant, excluzând astfel aburirea și înghețarea acestuia. Puterea acestuia este de aproximativ 5W și poate fi pornit și oprit după dorință.

QE Value:

Conform măsurătorilor Sony, valoarea de vârf a eficienței cuantice (QE) în cazul camerei ASI2600MM Pro atinge 91%. Aceasta este o valoare foarte ridicată.

Two-Stage TEC Cooling, Ultra-Low Dark Current:

Răcire TEC în două trepte: Zgomot dark ultra-scăzut

Datorită răcirii Peltier în două trepte, camera ASI2600MM Pro poate răci senzorul cu 30-35 grade C sub temperatura aerului ambiant. Aceasta reduce considerabil curentul de întuneric, astfel cantitatea și intensitatea hot-pixelilor vor fi remarcabil de scăzute. La aceasta contribuie și tehnologia unică, astfel, de exemplu, chiar și la o temperatură a senzorului de 0℃ curentul de întuneric este de doar 0.0022e/s/pix, ceea ce în cazul unei expuneri de 300s reprezintă doar 0,7 e-, valoare mai mică decât zgomotul de citire. Răcind până la -20C, acesta scade și mai mult, până la valoarea de 0.00012e/s/pix, care este deja complet neglijabilă. Acest lucru este important în special la imaginile cu expunere lungă, în bandă îngustă.

Memorie USB3.0 & 512MB DDR3

ASI2600MM Pro este echipată cu o interfață de standard USB 3.0. Descărcarea stabilă și sigură a datelor este susținută în plus și de memoria mărită DDR3 de 512MB. În timpul fotografierii de durată mai lungă, aceasta stabilizează traficul de date, ajutând la descărcarea sigură a cadrelor.

Desen mecanic

Pentru atingerea back focus-ului de 55mm recomandăm următoarele soluții:

În articolul următor vă ajutăm cu asamblarea detaliată:

https://astronomy-imaging-camera.com/tutorials/best-back-focus-length-solutions-55mm.html

Pentru utilizarea cu obiectiv DSLR:

1. Adaptor Nikon-T2
2. Adaptor EOS-T2
3. Filtru 2” (opțional)
4. Obiectiv Nikon
5. Obiectiv Canon

Camera technical details

• Sensor: SONY IMX571 CMOS
• Diagonal: 28.3mm
• Image area: 23.5*17.5mm
• Resolution: 26 Mega Pixel 6248*4176
• Pixel Size: 3.76μm
• Bayer Pattern: RGGB
• Shutter:Rolling shutter
• Exposure Range: 32μs-2000s
• ROI: Supported
• Read Noise: 1.0-4.2e
• QE peak: over 80%
• Full well: 73000e
• ADC:16bit
• DDRIII Buffer: 512MB
• Non-volatile memory/On camera storage: Build-in total 192K byte user-accessible space(image size up to 480X320)
• Interface: USB3.0/USB2.0
• Interface: USB3.0/USB2.0
• Adaptor: M42X0.75
• Protect window: D60-2 AR protected
• Dimensions: 90mm Diameter
• Weight: 700g
• Back Focus Distance: 17.5mm
• Cooling: Regulated Two Stage TEC
• Delta T: 35°C below ambient
• Camera Power consumption: 1.15A at 5V
• Cooler Power consumption: 12V at 3A Max
• Working Temperature: -5°C—50°C
• Storage Temperature: -10°C—60°C
• Working Relative Humidity: 0%—80%

Max FPS at full resolution, 16Bit ADC:

• 6248×4176 3.51fps
• 4096×3072 4.75fps
• 4096×2160 6.71fps
• 3840×2160 6.71fps
• 1920×1080 13.13fps
• 1280×720 19.29fps
• 640×480 28.06fps
• 320×240 51.44fps
• More resolutions can be seen in software. Customized resolution is also supported.
